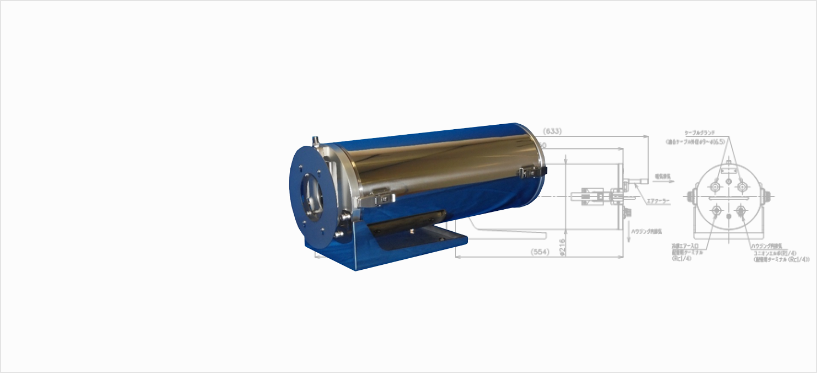

直視式カメラハウジング空冷方式
炉壁窓より高温炉内を監視します。
ハウジング前面ガラスには耐熱性のガラスを標準装備し、炉内の輻射熱からカメラを保護します。
空冷方式は高温環境下（100℃以下）でカメラを保護するため、圧縮空気を利用したエアクーラーでハウジング内部を冷却します。
FEATURE 特徴
- 高温環境下でカメラを保護するために、圧縮空気を利用したエアクーラーでハウジング内部を冷却します。
- 設置環境100℃まで対応
QUALITY 仕様・性能
一般仕様
| 直視式空冷ハウジング | ||||
|---|---|---|---|---|
| 型式 | CH-AD5521 | |||
| 使用場所 | 屋内 | |||
| 周囲温度 | 100℃以下 | |||
| 周囲湿度 | 98%以下 | |||
| エアー | ||||
| クーリングエアー | シーリングエアー | |||
| 流量 | 0.1～0.2N㎥/min | 0.6N㎥/min | ||
| 圧力 | 0.1～0.3MPa | 0.5MPa | ||
| 温度 | – | 35℃以下（エアクーラー入口） | ||
| 空気源 | 計装エアー | 計装エアー | ||
| 温度センサー | ハウジング内部に 上昇時50℃±3℃以上 OFFのサーモスイッチを取付（高温検出時） 下降時20℃±3℃以下 OFFのサーモスイッチによりエアクーラー用電磁弁の制御（低温時のエアクーラー停止） |
|||
| カメラ・レンズ | ハウジング内収納サイズ：W80×H80×D300mm ※カメラとレンズの組合せにより画角は変わります。 |
|||
| 質量 | 32kg±10%（カメラ・レンズ含まず） | |||
| 筐体材質 | ケース本体：SUS304 前後パネル：A5052 | |||
| 外線接続 | ケーブルグランド2箇所から内部ターミナルに接続、外線部の作業はお客様による施工となります。 | |||
