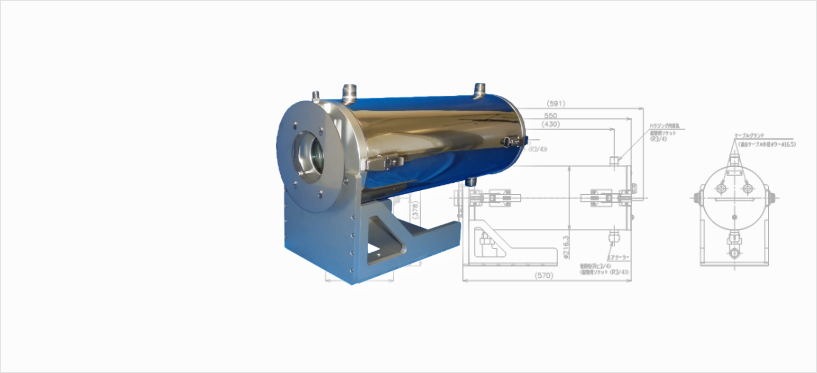

直視式カメラハウジング水冷方式
炉壁窓より直接カメラで高温炉を監視します。
ハウジング前面ガラスには耐熱性のガラスを標準装備し、炉内の輻射熱からカメラを保護します。
空冷方式は高温環境下（100℃以下）でカメラを保護するため、圧縮空気を利用したエアクーラーでハウジング内部を冷却します。
FEATURE 特徴
- 高温環境下でカメラを保護するために、2重構造の筐体に冷却用の水を流しハウジング内部を冷却します。
- 設置環境100℃まで対応
QUALITY 仕様・性能
一般仕様
| 直視式水冷ハウジング | ||||
|---|---|---|---|---|
| 型式 | CH-WD5521 | |||
| 使用場所 | 屋内または屋外 ※屋外で使用する場合は、直射日光、風雨、誇り、塩害等からの保護対策が必要となります。 |
|||
| 防水性 | JIS C0920 IPx4規格に準ずることとします。 | |||
| 周囲温度 | 100℃以下 | |||
| 周囲湿度 | 98%以下 | |||
| 冷却水 | 流量 3L/min以上 圧力 0.5MPa以下 温度 35℃以下（エアクーラー入口） 水質 水道水 |
|||
| パージ用エアー | 流量 0.1～0.2N㎥/min 圧力 0.1～0.3MPa 空気源 計装エアー |
|||
| 内部ファン | 常時ON | |||
| 温度センサー | ハウジング内部に 上昇時50℃±3℃以上 OFFのサーモスイッチを取付（高温検出時） |
|||
| カメラ・レンズ | ハウジング内収納サイズ：W80×H80×D300mm | |||
| 質量 | 33.5kg±10%（カメラ・レンズ含まず） | |||
| 筐体材質 | ケース本体：SUS304 前後パネル：A5052 | |||
| 外線接続 | ケーブルグランド2箇所から内部ターミナルに接続、外線部の作業はお客様による施工となります。 | |||
